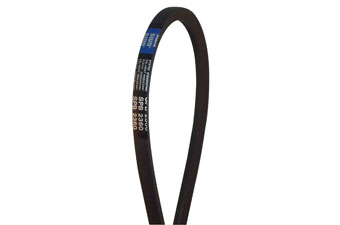

Thắt lưng nêm

Kích thước 3V/ 9N 5V/ 15N 8V/ 25N
một (mm) 9,5 15,9 25,4
b (mm) 8,0 13,5 23,0
θ(°) 40 40 40



Wedge Belt



Kích thước ròng rọc Syandard
Loại đai Đường kính ngoài (mm) Góc rãnh α (±1/4") Chiều rộng rãnh W (± 0,13 mm) Độ sâu rãnh H (+0,2, -0,0) t mm Rãnh bước P (± 0,4 mm) fmm
3V
9N		 →90
91→150
151→300
hơn 300		 36
38
40
42		 8,9 9,0 0,6 10.3 8,7
5V
15N		 →250
251→400
hơn 400		 38
40
42		 15.2 15,0 1.3 17,5 12.7
8V
25N		 →400
401→570
570 hơn		 38
40
42		 25,4 25,0 2,5 26,6 19
  • Đai chữ V nêm hạng nặng

Chẳng hạn như 3V, 5V và 8V tuân thủ các tiêu chuẩn RMA (Hiệp hội sản xuất cao su) / MPTA (Hiệp hội truyền tải điện cơ khí). Tương thích với các máy móc công nghiệp đã qua sử dụng được sản xuất tại Mỹ.



Kích thước SPZ SPA SPB SPC
một (mm) 10 13 16 22
b (mm) số 8 10 13 18
θ(°) 40 40 40 40



Wedge Belt



Kích thước ròng rọc Syandard
Loại đai Đường kính ngoài (mm) Góc rãnh α Chiều rộng rãnh w (mm) Độ sâu rãnh h (mm) Rãnh bước p (mm) fmm
SPZ 65~82
83~ lên		 34"
38"		 9,7 11 12 số 8
SPA 92~120
121~ lên		 34"
38"		 12.7 14 15 10
SPB 142~192
193~ lên		 34"
38"		 16.3 18 19 12,5
SPC 226~317
318~ lên		 34"
38"		 22 24 25 17



  • Đai V theo hệ mét SP Series

Được thiết kế để phù hợp với các máy móc đã qua sử dụng trong ngành do tổ chức sản xuất và ủy quyền theo tiêu chuẩn DIN 7753 (Deutsche Industrial Norme) / ISO 4184 (Tổ chức Tiêu chuẩn Quốc tế).



Vừa đặc trưng vừa ưu điểm:

  • Truyền công suất cao (cao hơn 50% so với đai chữ V cổ điển)
  • Tiết kiệm không gian
  • Tính năng Chịu dầu & chịu nhiệt
  • Được sử dụng trong nông nghiệp, thông gió và máy móc công nghiệp.
  • Yêu cầu bảo trì thấp
  • Phù hợp với yêu cầu chống tĩnh điện ISO 1813
  • Đạt tiêu chuẩn ISO 4184
  • Điện trở nhiệt với -30 ~ 80 ° C
